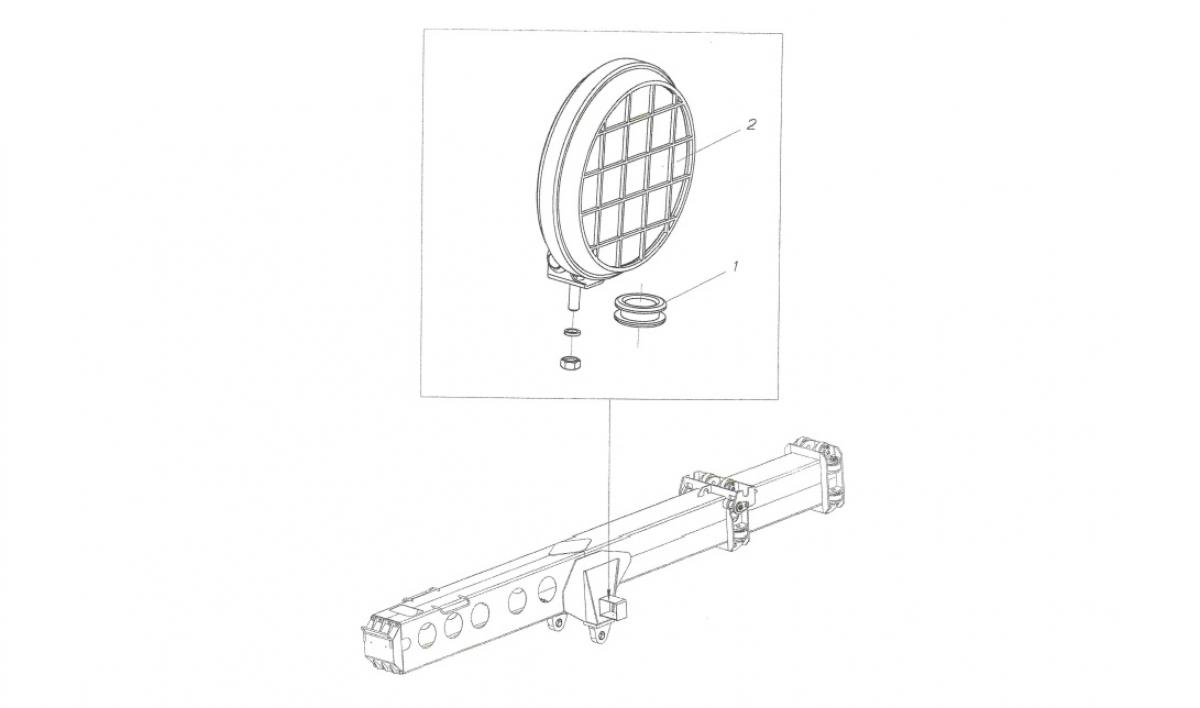

Установка фары освещения ковша EW2 5М1-37.11.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

200-3724065

Втулка

1



2

8724.3.10-01

Фара рабочая

1

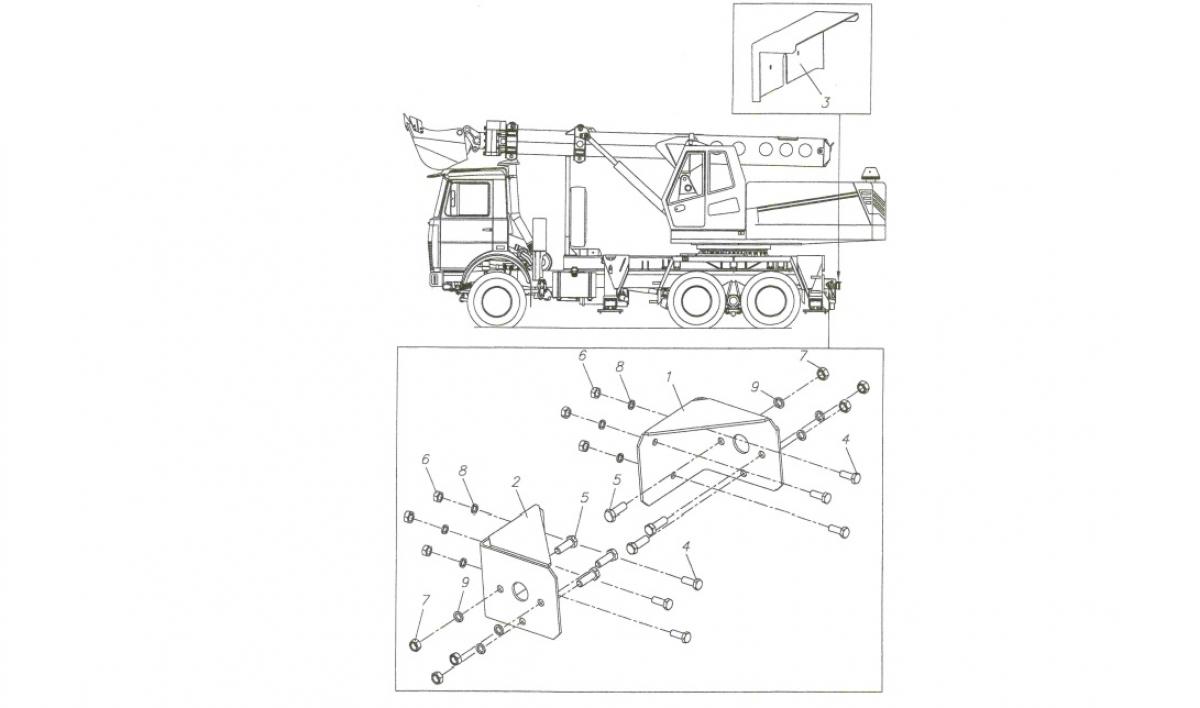

Установка задних фонарей EW25M1-37.16.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-2850130

Кронштейн правый

1



2

EW25M1-2850131

Кронштейн левый

1



3

EW25M1-37.16.001

Козырек

2



4



Болт M14-6gx40.58.019 ГОСТ 7796-70

6



5



Болт M16-6gx50.58.019 ГОСТ 7796-70

6



6



Гайка М14-6Н.8.019 ГОСТ 5915-70

6



7



Гайка М16-6Н.8.019 ГОСТ 5915-70

6



8



Шайба 14.65Г.019 ГОСТ 6402-70

6



9



Шайба 16.65Г.019 ГОСТ 6402-70

6

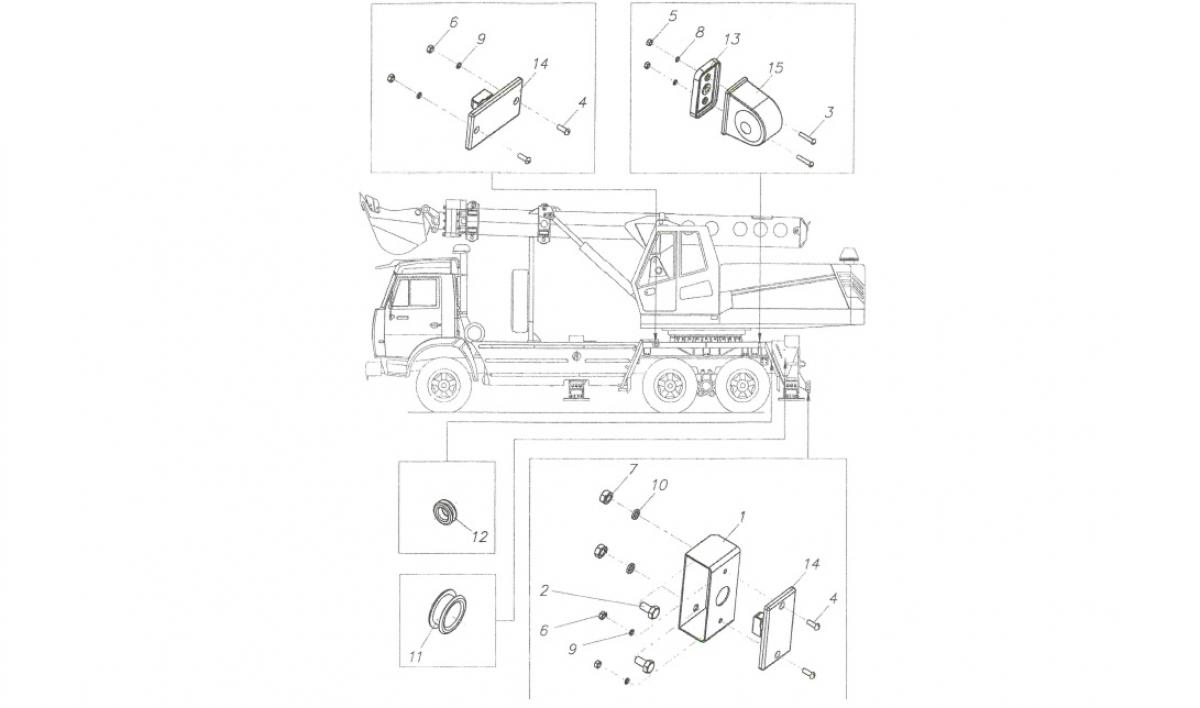

Установка габаритных фонарей EW25M1-37.31.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-37.31.001

Кронштейн

2



2



Болт M6-6g* 12.58.019 ГОСТ 7798-70

4



3



Винт A2M6-6g*16.58.019

ГОСТ 17475-80

8



4



Гайка М6-6Н.8.019 ГОСТ 5915-70

12



5



Шайба 6.65Г.019 ГОСТ 6402-70

12



6

5336-3724027

Втулка

2



7

500-3724042

Втулка

2



8



Фонарь боковой габаритный 4422.3731

4






Установка габаритных фонарей EW25M1-37.31.000-10



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-3 7.31.010

Кронштейн

2



2



Болт M10-6gx20.58.019 ГОСТ 7796-70

4



3



Винт A2M5-6gx25.58.019

ГОСТ 17475-80

4



4



Винт A2M6-6gx 16.58.019

ГОСТ 17475-80

8



5



Гайка М5-6Н.8.019 ГОСТ 5915-70

4



6



Гайка М6-6Н.8.019 ГОСТ 5915-70

8



7



Гайка М10-6Н.8.019 ГОСТ 5915-70

4



8



Шайба 5.65Г.019 ГОСТ 6402-70

4



9



Шайба 6.65Г.019 ГОСТ 6402-70

8



10



Шайба 10.65Г.019 ГОСТ 6402-70

4



И

557605-3506328

Втулка

2



12

500-3724042

Втулка

2



13

6430-3731043

Прокладка

2



14



Фонарь боковой габаритный 4422.3731

4



15



Фонарь полного габарита 25.3731 УХЛ1

2

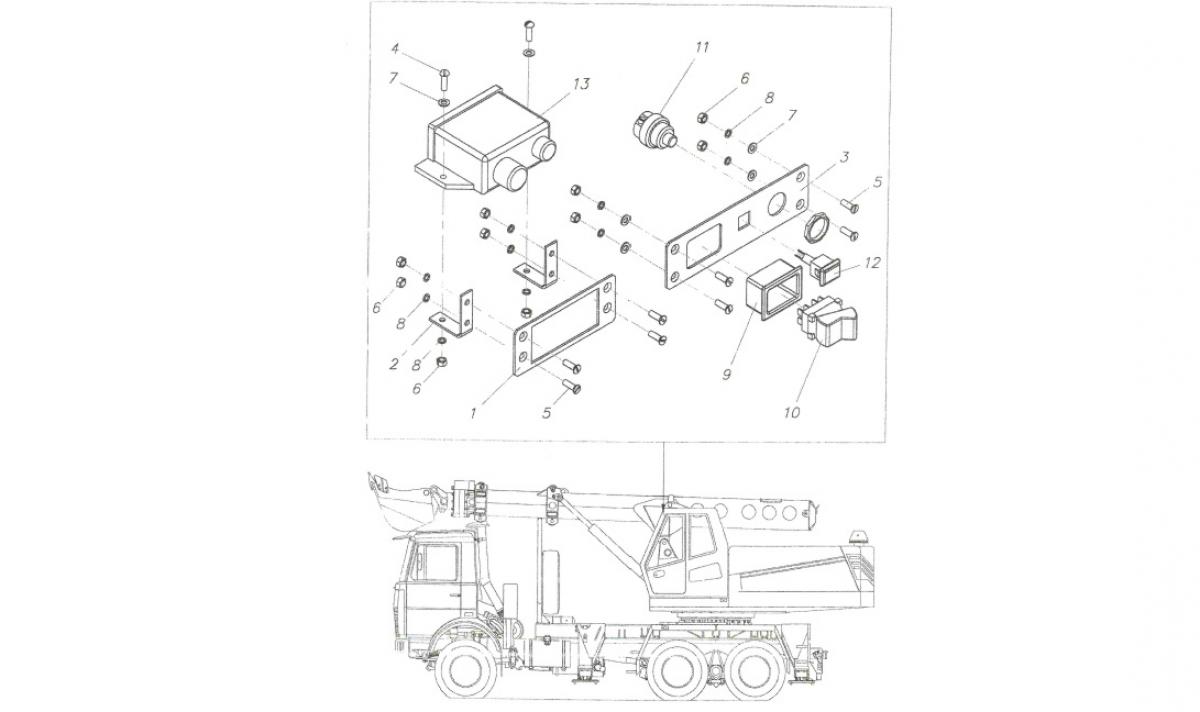

Электрооборудование подогревателя EW25M1-37.41.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-37.41.001

Рамка

1



2

EW25M 1-37.41.002

Уголок

2



3

EW25M 1-37.41.003

Панель выключателей

1



4



Винт A2M5-6gx 16.58.019

ГОСТ 17473-80

2



5



Винт A2M5-6gx 16.58.019

ГОСТ 17475-80

8



6



Гайка М5-6Н.8.019 ГОСТ5915-70

10



7



Шайба 5.01.08кп.019 ГОСТ 11371-78

6



8



Шайба 5.65Г.019 ГОСТ 6402-70

10



9

5336-3710015

Рамка

1



10



Выключатель ВК343-01

1



11



Выключатель 11.3704-01

1



12



Лампа контрольная А24.3803-17

1



13



Терморегулятор 441.3761

1

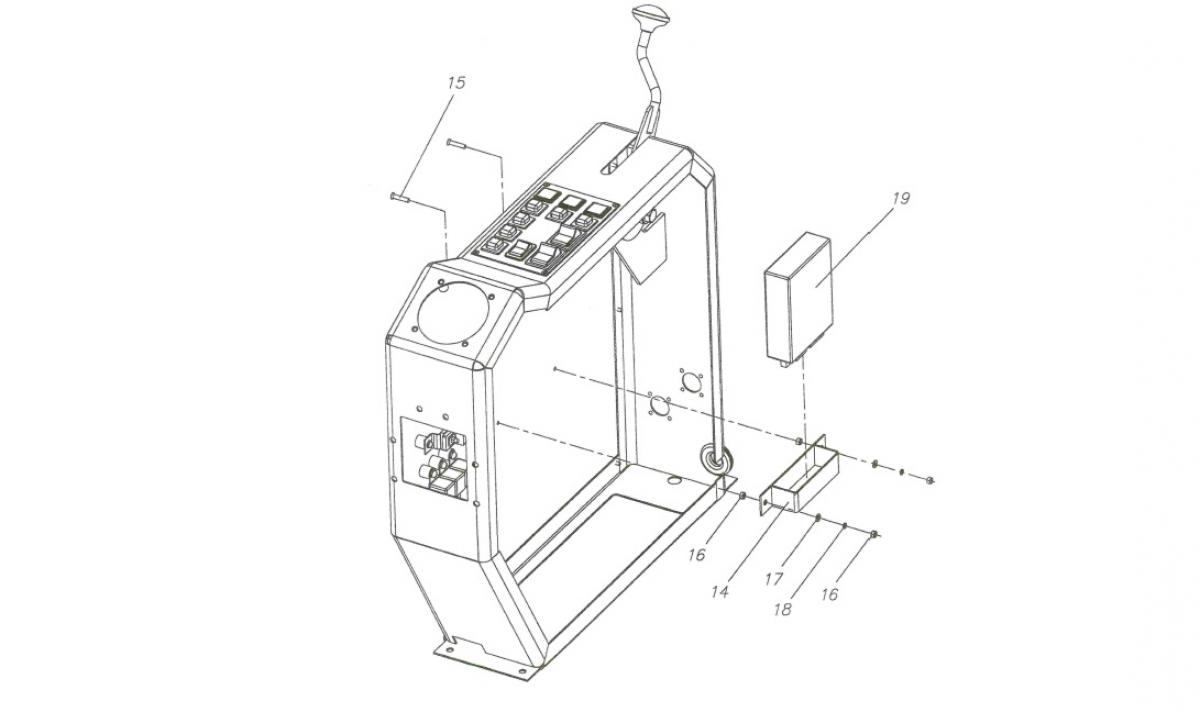

Электрооборудование подогревателя EW25M1-37.41.000 (продолжение)



Поз.

Обозначение

Наименование

Кол.

Примечание

14

EW25M1-37.41.010

Кронштейн

1



15



Винт A2M5-6gx30.58.019

ГОСТ 17475-80

2



16



Гайка М5-6Н.8.019 ГОСТ5915-70

4



17



Шайба 5.01.08кп.019 ГОСТ 11371-78

2



18



Шайба 5.65Г.019 ГОСТ 6402-70

2



19



Блок управления 31.3761

1

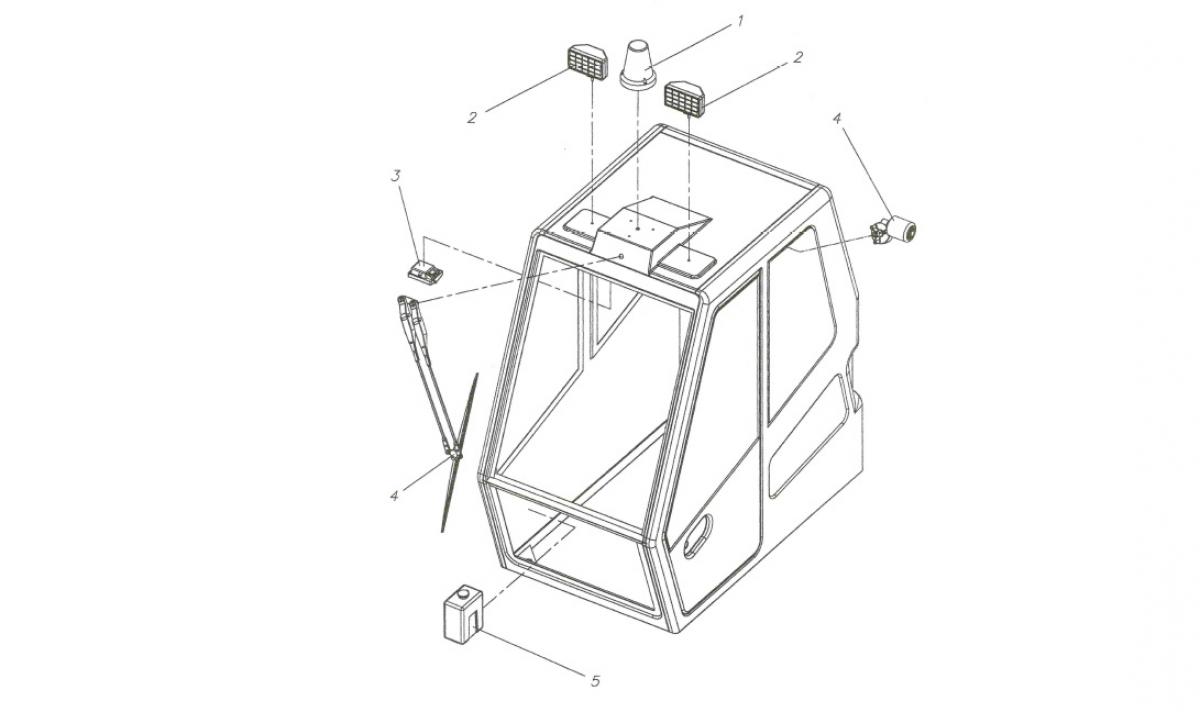

Электрооборудование кабины



Поз.

Обозначение

Наименование

Кол.

Примечание

1



Маяк сигнальный МС-2-24-0

1

В комплекте поставки кабины

2



Фара рабочая 8724.304

2

В комплекте поставки кабины

3



Плафон освещения салона 11.3714

1

В комплекте поставки кабины

4



Стеклоочиститель

1

В комплекте поставки кабины

5



Сте к л оо мы вател ь

1

В комплекте поставки кабины

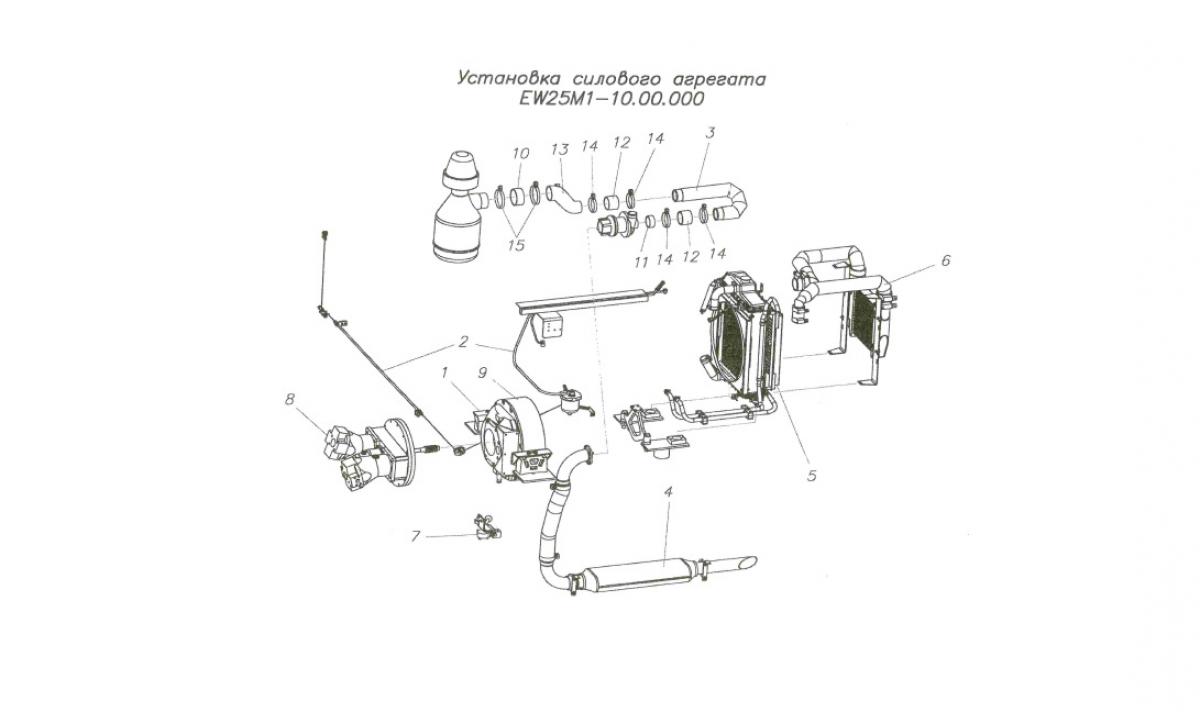

Установка силового агрегата EW25M1-10.00.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1



Крепление двигателя

1



2

EW25M1-11.08.000

Управление подачей топлива и топливопроводы

1



3

EW25M1-11.09.100

Трубопровод

1



4

EW25M1-12.00.000

Установка системы выпуска

1



5

EW25M1-13.00.000

Установка системы охлаждения

1



6

EW25M1-13.00.100-010

Установка системы охлаждения наддувочного воздуха

1



7

EW25M1-16.00.000

Установка привода управления сцепления

1



8

EW25M1-87.03.100

Установка агрегата насосного

1



9



Дизель ММЗ-Д-245.9-450

1



10

245-1008029

Патрубок

1



11

245-1008034

Патрубок

1



12

70-81-60-0,2(2)

Рукав-деталь ТУ 38.10519909-89

2



13

245-1008020

Труба

1



14

ХС-78.016

Хомут стяжной

4



15

ХС-101.016

Хомут стяжной

2

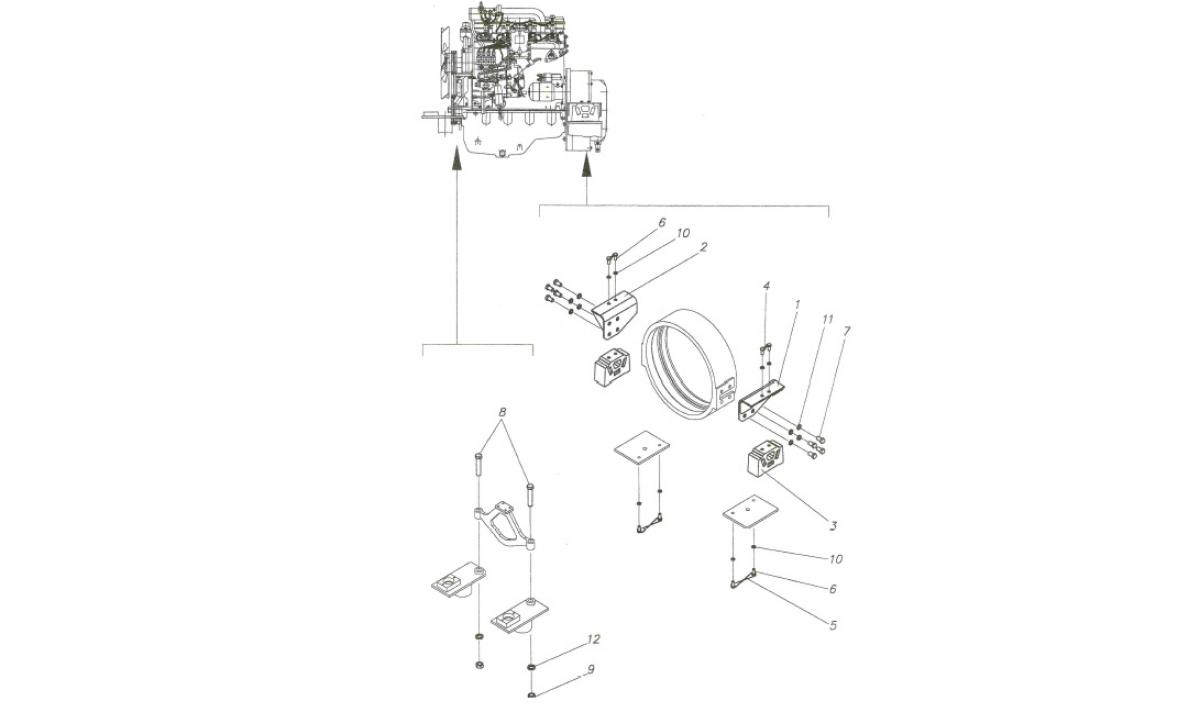

Крепление двигателя



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-10.00.010

Кронштейн задний

1



2

EW25M1-10.00.010-01

Кронштейн задний

1



3

500-1001035Б

Подушка боковой опоры

2

МАЗ

4



Проволока 1,2-0-4 ГОСТ 3282-74, L=225±5mm.

2



5



Проволока 1,2-0-4 ГОСТ 3282-74,

L=425±5mm.

7



6



Болт 3M12-6gx25.58.019 ГОСТ 7796-70

8



7



Болт M16-6gx30.58.019 ГОСТ 7796-70

8



8



Болт M20-6gx 100.58.019 ГОСТ 7796-70

2



9



Гайка М20-6Н.8.019 ГОСТ 5915-70

2



10



Шайба 12.65Г.019 ГОСТ 6402-70

8



И



Шайба 16.65Г.019 ГОСТ 6402-70

8



12



Шайба 20.65Г.019 ГОСТ 6402-70

2

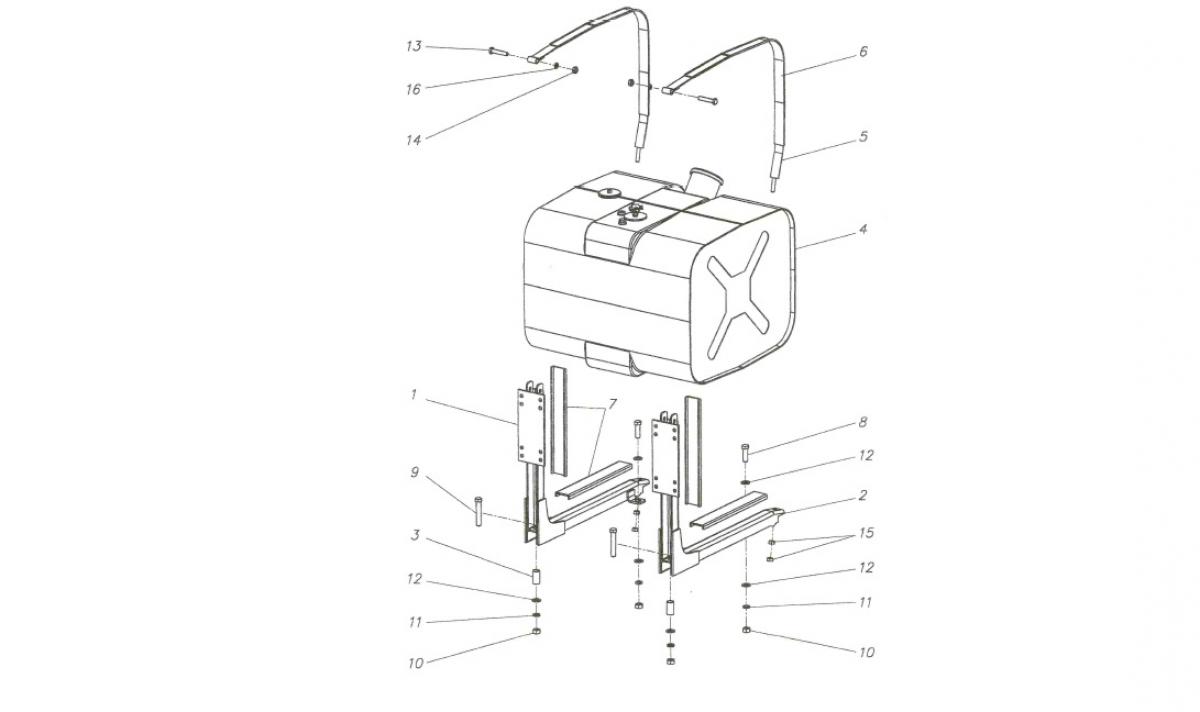

Установка топливного бака EW25M1-11.01.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-11.01.010

Кронштейн топливного бака

1

Используются кронштейны КамАЗ 53212-1101104

2

EW25M1-11.01.010-01

Кронштейн топливного бака

1

Э

EW25M1-11.01.001

Втулка

2



4

541121-1101010

Бак топливный

1

■ КамАЗ

5

53212-1101110

Хомут

2

КамАЗ

6

541121-1101115

Прокладка резиновая

2

КамАЗ

7

55102-1101109

Прокладка резиновая

4

КамАЗ

8



I Болт М 16-6gx50.58.019 ГОСТ 7796-70

2



9



Болт M16-6gx90.58.019 ГОСТ 7796-70

2



10



Гайка М16-6Н.8.019 ГОСТ 5915-70

4



11



Шайба 16.65Г.019 ГОСТ 6402-70

4



12



Шайба 16.01.019 ГОСТ 11371-78

6



13



Болт М12

2

КамАЗ

14



Гайка М12

2

КамАЗ

15



Гайка М16

4

КамАЗ

16



Шайба 12.65Г

2

КамАЗ

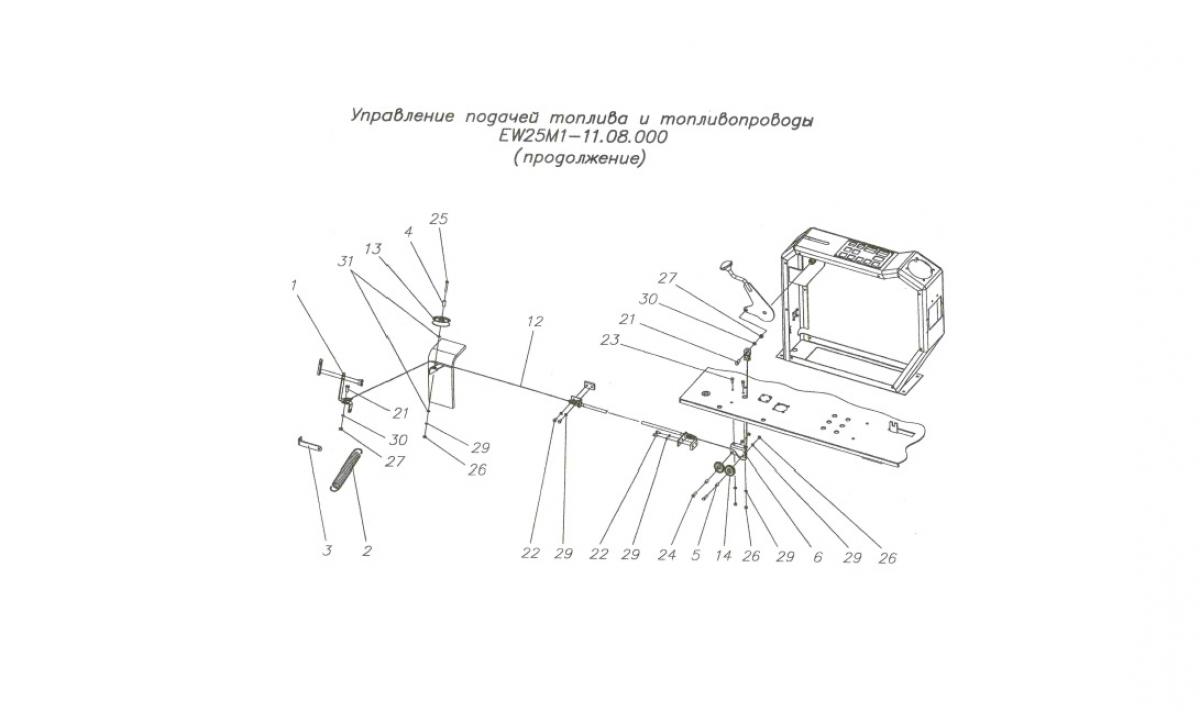

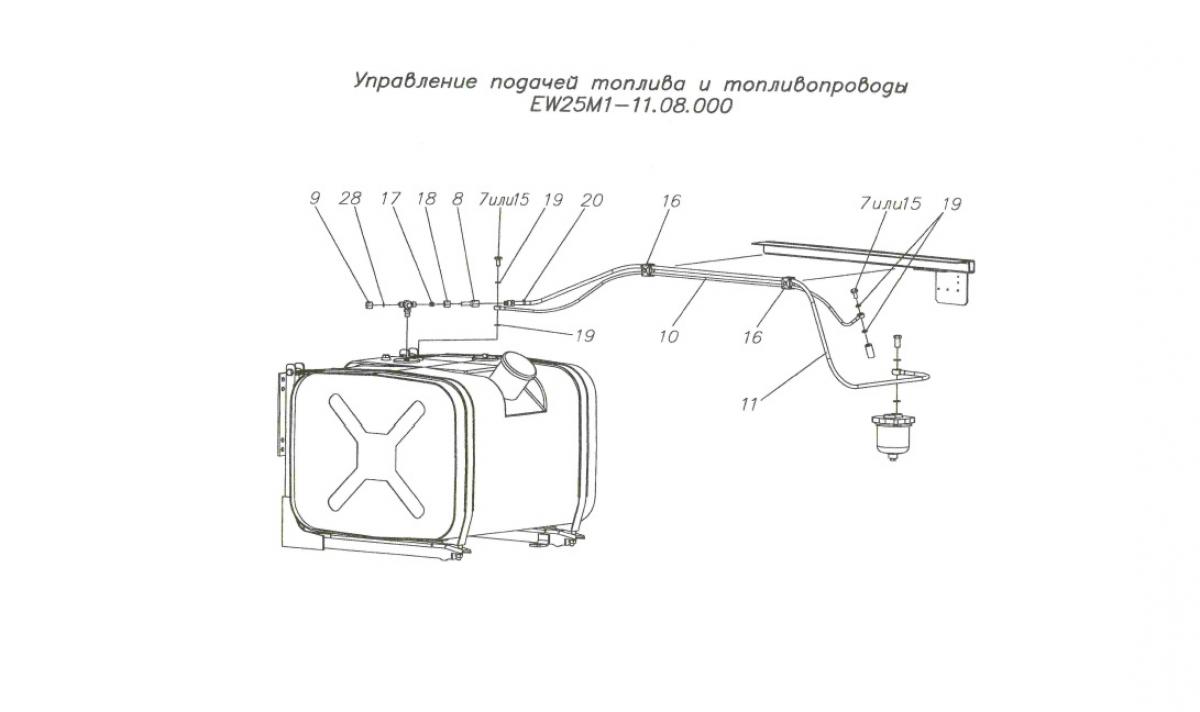

Управление подачей топлива и топливопроводы EW25M1-11.08.000



Поз.

Обозначение

Наименование

Кол.

Примечание

I

EW25M1-11.08.001

Рычаг

1



2

EW25M1-11.08.002

Пружина возвратная

1



3

EW25M1-11.08.003

Кронштейн

1



4

EW25M1-11.08.004

Втулка

1



5

EW25M1-11.08.005

Втулка

2



6

EW25M1-11.08.006

Кронштейн

1



7

EW25M1-11.08.007

Болт

2



8

EW25M1-11.08.008

Переходник

1



9

EW25M1-11.08.009

Заглушка

1



10

70-1104180

Топливопровод

1

07,6 мм.

11

70-1101345

Топливопровод

1

011 мм.

12



Привод гибкий с деталями крепления

1



13

500-3925014

Ролик

1

“МАЗ”

14

500А-1310658-Б

Блок

2

“МАЗ”

15

36-1104787-01

Болт штуцера

2

“ММ3”

16



Прижим 30-DS110/10 в сборе

2

“Hiflex”

17



Врезное кольцо 24-S-10

1

“Hiflex”

18



Гайка накидная 24-ML-10

1

“Hiflex”

19



Прокладка медная 08-KUT-10

4

“Hiflex”

20



Хомут 8-12

1

Червячный

21



Болт M8-6gx20.58.019 ГОСТ 7796-70

2



22



Болт M6-6gx 12.58.019 ГОСТ 7798-70

4



23



Болт M6-6gx 16.58.019 ГОСТ 7798-70

2



24



Болт M6-6gx25.58.019 ГОСТ 7798-70

2



25



Болт M6-6gx40.58.019 ГОСТ 7798-70

1



26



Гайка М6-6Н.8.019 ГОСТ 5915-70

5



27



Гайка М8-6Н.8.019 ГОСТ 5915-70

2



28



Прокладка 10 1-МБС ГОСТ 23358-87

1



29



Шайба 6.65Г.019 ГОСТ 6402-70

9



30



Шайба 8.65Г.019 ГОСТ 6402-70

2



31



Шайба 6.01.019 ГОСТ 11371-78

2

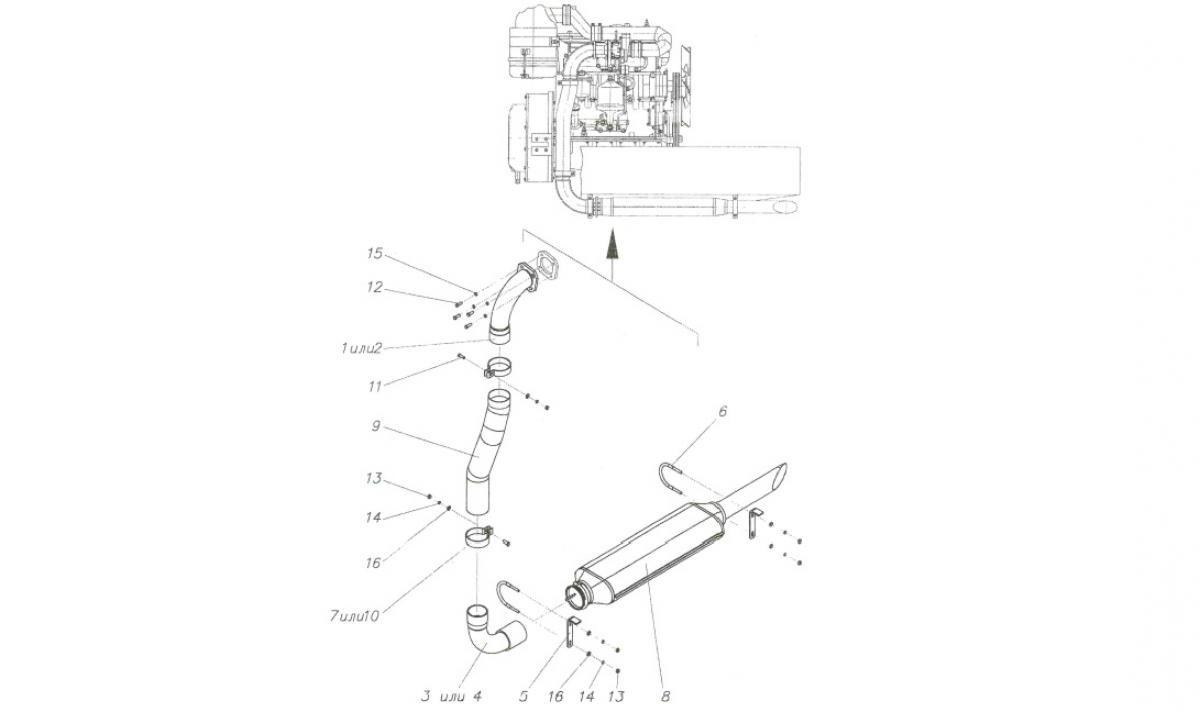

Установка системы выпуска EW25M1-12.00.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-12.00.010

Труба приемная

1



2

EW25M1-12.00.010-01

Труба приемная

1



3

EW25M1-12.00.020

Труба

1



4

EW25M1-12.00.020-01

Труба

1



5

EW25M1-12.00.001

Кронштейн

2



6

EW25M1-12.00.002

Стремянка

2



7

EW25M1-12.00.003

Хомут

2



8

EW25M1-12.00.004

Глушитель (заготовка: глушитель 800-1205015-02)

1



9



Металлорукав 41.000 (L=570)

1



10

4370-1203117

Хомут

2



И



Болт M8-6gx25.58.019 ГОСТ 7796-70

2



12



Болт M8-6gx25.58.019 ГОСТ 7796-70

4

Используются болты двигателя

13



Гайка М8-6Н.8.019 ГОСТ 5915-70

6



14



Шайба 8.65Г.019 ГОСТ 6402-70

6



15



Шайба 8.65Г.019 ГОСТ 6402-70

4

Используются шайбы с двигателя

16



Шайба 8.01.019 ГОСТ 11371-78

6

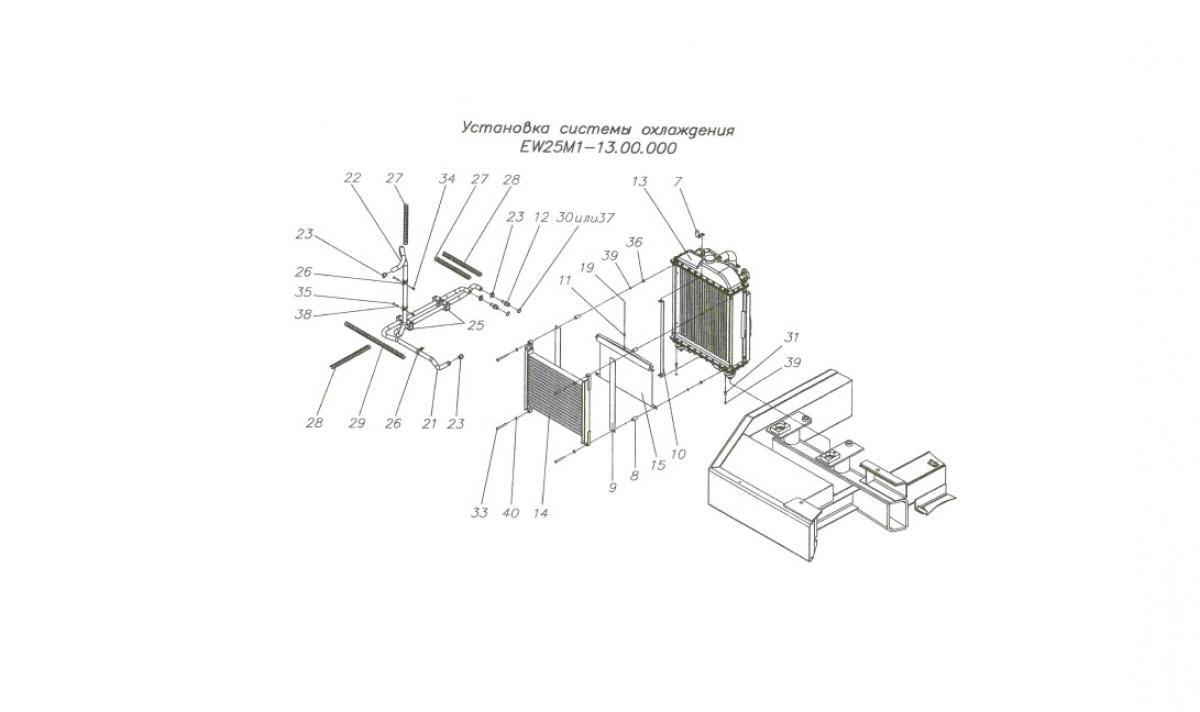

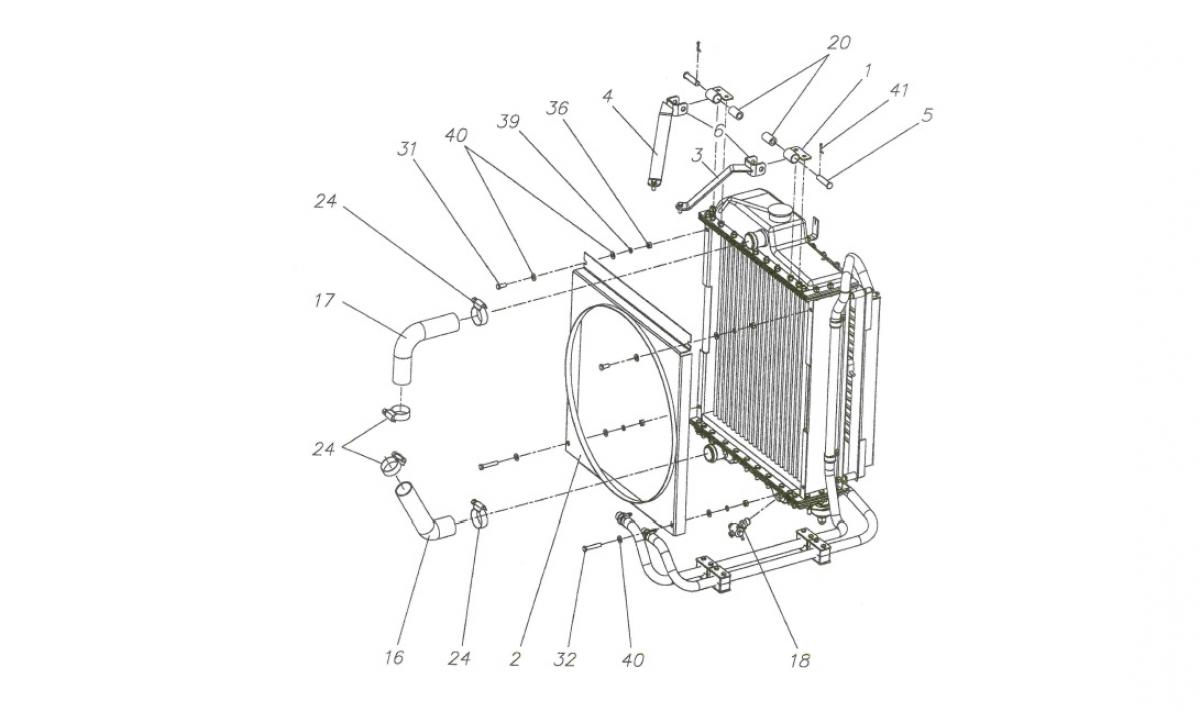

Установка системы охлаждения EW25M1-13.00.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-13.02.000

Держатель

2



2

EW25M1-13.09.000

Кожух вентилятора

1



3

EW25M1-13.00.001

Растяжка

1



4

EW25M1-13.00.002

Растяжка

1



5

EW25M1-13.00.003

Палец

2



6

EW25M1-13.00.004

Вилка

2



7

EW25M1-13.00.005

Фиксатор

1



8

EW25M1-13.00.006

Втулка

4



9

EW25M1-13.00.007

Пластина

2



10

EW25M1-13.00.008

Ограничитель

1



11

EW25M1-13.00.0010

Зажим

1



12

EW25M1-13.00.011

Штуцер

2



13

100-1301100

Радиатор водяной

1



14

100А-1013100

Радиатор масляный

1



15

70-1310010

Шторка в сборе

1



16

50-1303062Б2

Патрубок

1



17

70-1303001

Патрубок

1



18



Кран ПС-7 ОСТ 37.001.241-81

1



19



Канат 1,5-Г-1-С-Н-7-1570 ГОСТ 3063-80, L=620+5mm.

1



20



Рукав 12x20-1,6 ГОСТ 10362-76, Ь=34мм.

2



21



Рукав 14x22,5-1,6 ГОСТ 10362-76, Ь=1400±5мм.

1



22



Рукав 14x22,5-1,6 ГОСТ 10362-76, Ь=1650±5мм.

1



23



Хомут 19-28

4



24



Хомут 40-60

4



25



Прижим 30-N322 в сборе

4



26



Клямер 03-LEP-22

3



27



Оболочка для РВД 0 22,5 Ь=280±5мм.

2



28



Оболочка для РВД 0 22,5 L=310±5мм.

2



29



Оболочка для РВД 0 22,5 L=480±5mm.

1



30



Прокладка медная 08-KUT-20

2

“Hiflex”

31



Болт M8-6gx20.58.019 ГОСТ 7796-70

6



32



Болт M8-6gx45.58.019 ГОСТ 7796-70

2



33



Болт M8-6gx70.58.019 ГОСТ 7796-70

4



34



Болт M6-6gx 16.58.019 ГОСТ 7798-70

2



35



Гайка М6-6Н.8.019 ГОСТ 5915-70

2



36



Гайка М8-6Н.8.019 ГОСТ 5915-70

8



37



Прокладка 20 М3 ГОСТ 23358-87

2



38



Шайба 6.65Г.019 ГОСТ 6402-70

2



39



Шайба 8.65Г.019 ГОСТ 6402-70

12



40



Шайба 8.01.019 ГОСТ 11371-78

12



41



Шплинт 3,2x20.019 ГОСТ 397-79

2

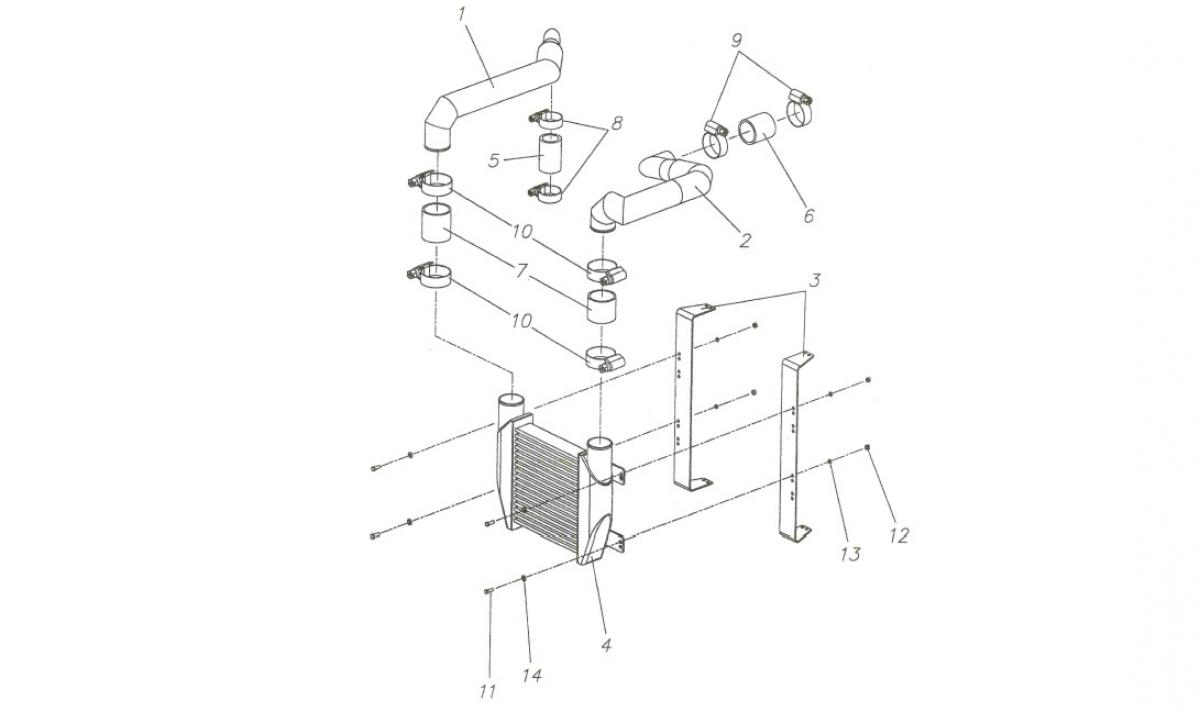

Установка системы охлаждения наддувочного воздуха EW25M1-13.00.100-010



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-13.03.100-010

Трубопровод

1



2

EW25M1-13.03.200-010

Трубопровод

1



3

EW25M1-13.00.101

Кронштейн

2



4

250-1172010

Охладитель наддувочного воздуха

1



5



Рукав 50x67-2,5 ГОСТ 10362-76, Ь=100±5мм.

1

—

6



Рукав 65x77,5-1,6 ГОСТ 10362-76,

Ь=80±5мм.

1



7



Рукав 76x87,5-1,6 ГОСТ 10362-76,

Ь=90±5мм.

2



8



Хомут 65-75

2



9



Хомут 75-85

2



10



Хомут 85-95

4



11



Болт M8-6gx25.58.019 ГОСТ 7796-70

4



12



Гайка М8-6Н.8.019 ГОСТ 5915-70

4



13



Шайба 8.65Г.019 ГОСТ 6402-70

4



14



Шайба 8.01.019 ГОСТ 6958-78

4

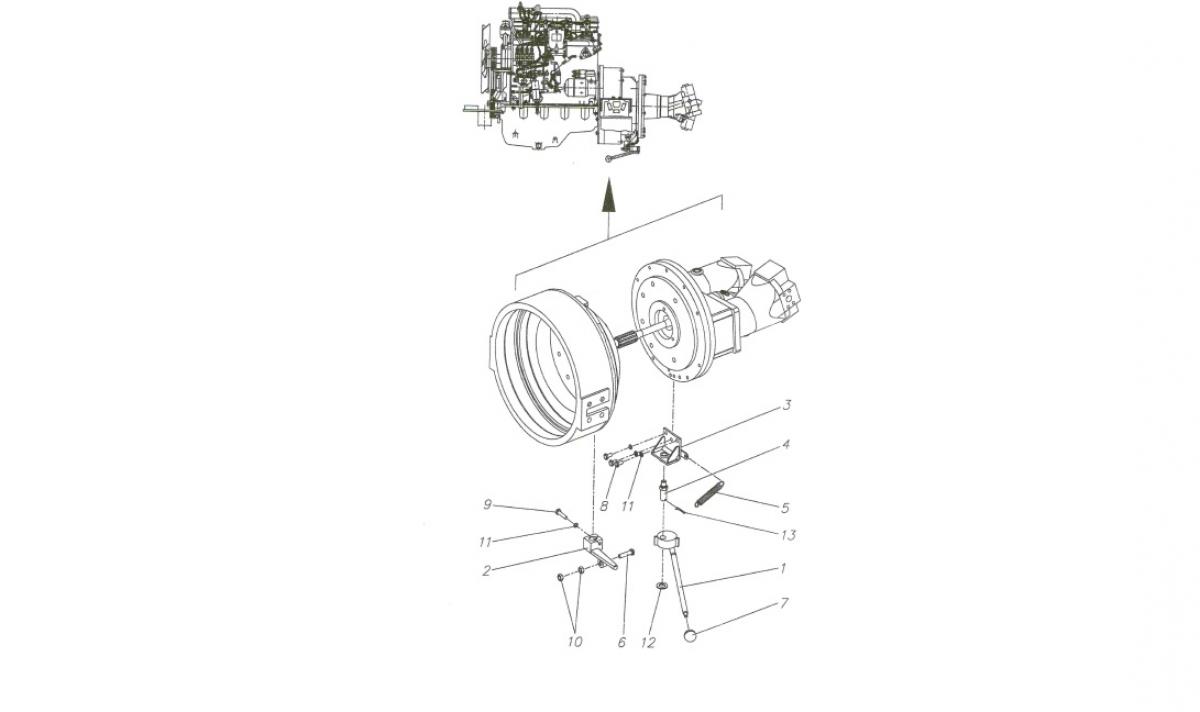

Установка привода управления сцепления EW25M1-16.00.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25MM6.00.010

Рычаг

1



2

EW25M1-16.00.020

Рычаг

1



3

EW25M1-16.00.030

Кронштейн

1



4

EW25M1-16.00.001

Ось

1



5

EW25M1-16.00.002

Пружина

1



6

EW25M1-16.00.003

Болт регулировочный

1



7

36-49721

Ручка пластмассовая

1

“Hiflex”

8



Болт Ml 0-6gx20.58.019 ГОСТ 7796-70

3



9



Болт M10-6gx45.58.019 ГОСТ 7796-70

1



10



Гайка М12-6Н.8.019 ГОСТ 5915-70

2



11



Шайба 10.65Г.019 ГОСТ 6402-70

4



12



Шайба 20.01.019 ГОСТ 11371-78

1



13



Шплинт 4x36.019 ГОСТ 397-79

1

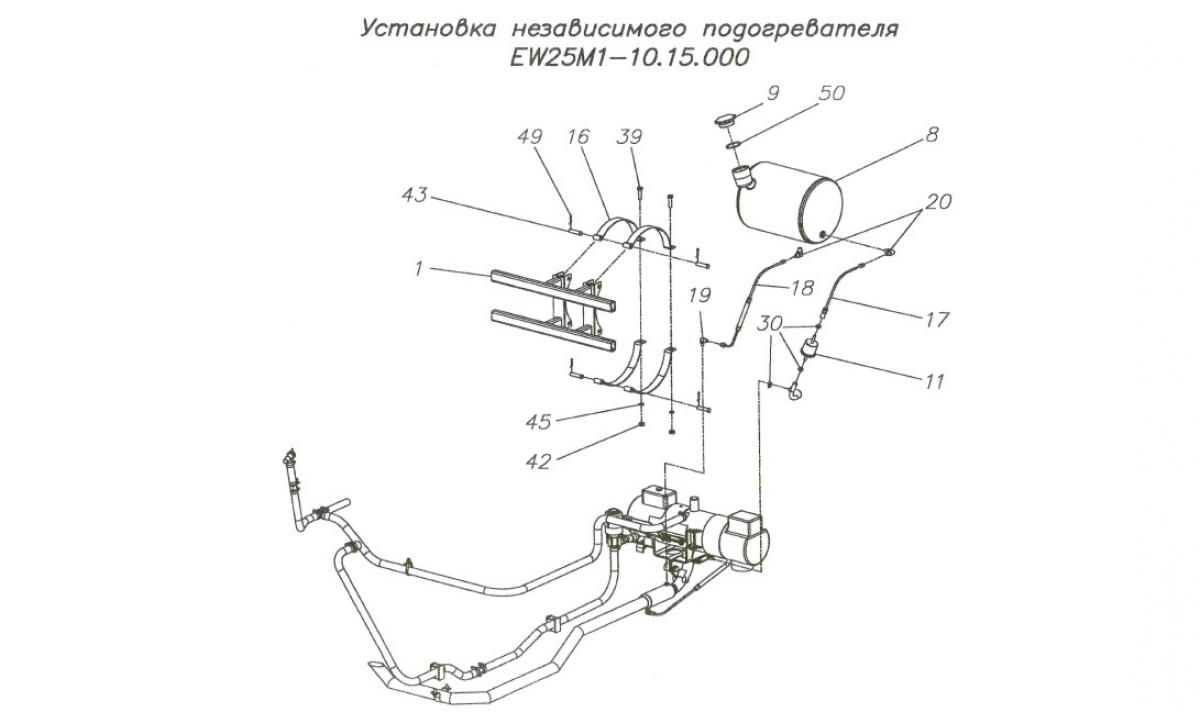

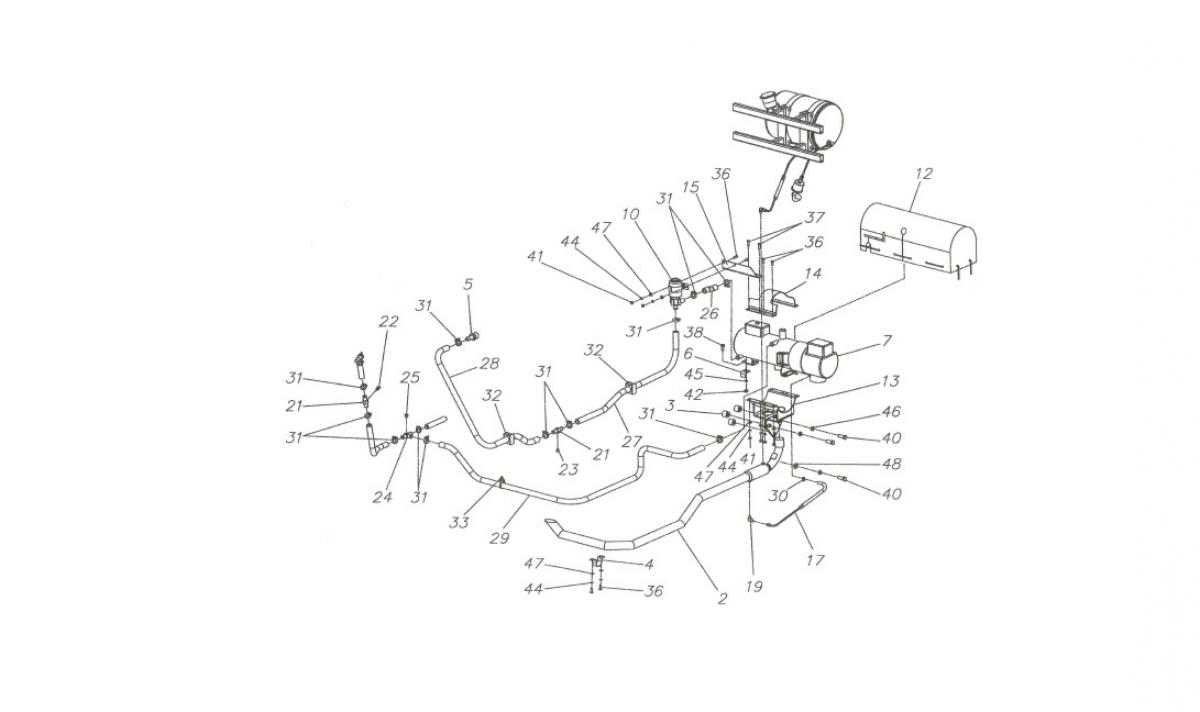

Установка независимого подогревателя EW25M1-10.15.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-10.15.100

Кронштейн крепления бака

1



2

EW25M1-10.15.200

Труба выхлопная

1



3

EW25M1-10.15.001

Бобышка

3



4

EW25M1-10.15.002

Хомут

1



5

] EW25M1-10.15.003

Ниппель

1



6

EW25M1-10.15.004

Кронштейн

1



7

15.8106-03 "

Подогреватель жидкостный ТУ 37.003.1194-83

1



8

64221-1015910

Бачок топливный

1



9

64221-1311053

Пробка

1



10

1542.3730

Насос циркуляционный

1



11

ФБ-01.00.000

Фильтр топливный

1



12

64221-1015216

Чехол

1



13

64221-1015616

Кронштейн

1



14

64221-1015619

Хомут

1



15

64221-1015072-10

Кронштейн

1



16

64227-1203030

Хомут

4



17

64221-1015172

Топливопровод

2



18

64221-1015410

Топливопровод

1



19

379737

Угольник

9



20

402766

Угольник

2



21

6422-1015655

Переходник

о



22

64229-1305010

Краник сливной (КГ 1/8”)

1



о

262541

Пробка КГ 1/8” ОСТ 37.001.177-82

1



24

64221-1015689

Тройник с кронштейном

1



25

262542

Пробка КГ 1/4” ОСТ 37.001.177-82

1



26



Рукав 18x27-1,6 ГОСТ 10362-76 L=100±3 мм.

1



27



Рукав 18x27-1,6 ГОСТ 10362-76 L-98515 мм.

1



28



Рукав 18x27-1,6 ГОСТ 10362-76 L=1075±5 мм.

1



29



Рукав 18x27-1,6 ГОСТ 10362-76 L=1910±5 мм.

1



30



Хомут 10-16

4



31



Хомут 20-32

12



32



Прижим 3O-N325 в сборе

2



33



Кабельная стяжка

40

Ь=400мм.

34



Винилискожа НТ обивочная ТУ 17-1149-79,

S=3,5m2



На рисунке не

показана

35



Поролон (8... 10мм.), S=4m2



На рисунке не показан

36



Болт M8-6gx20.58.019 ГОСТ 7796-70

10



37



Болт M8-6gx25.58.019 ГОСТ 7796-70

2



38



Болт M10-6gx25.58.019 ГОСТ 7796-70

1



39



Болт M10-6gx40.58.019 ГОСТ 7796-70

2



40



Болт M14-6gx35.58.019 ГОСТ 7796-70

3



41



Гайка М8-6Н.8.019 ГОСТ 5915-70

10



42



Гайка М10-6Н.8.019 ГОСТ 5915-70

3



43



Ось 6-12118х50.35.Ц9 ГОСТ 9650-80

4



44



Шайба 8.65Г.019 ГОСТ 6402-70

12



45



Шайба 10.65Г.019 ГОСТ 6402-70

3



46



Шайба 14.65Г.019 ГОСТ 6402-70

3



47



Шайба 8.01.019 ГОСТ 11371-78

12

1

48



Шайба 14.01.019 ГОСТ 11371-78

1



49



Шплинт 3,2x25.019 ГОСТ397-79

4



i 50



Кольцо 052-058-36-2-3

ГОСТ 9833-73/ ГОСТ 18829-73

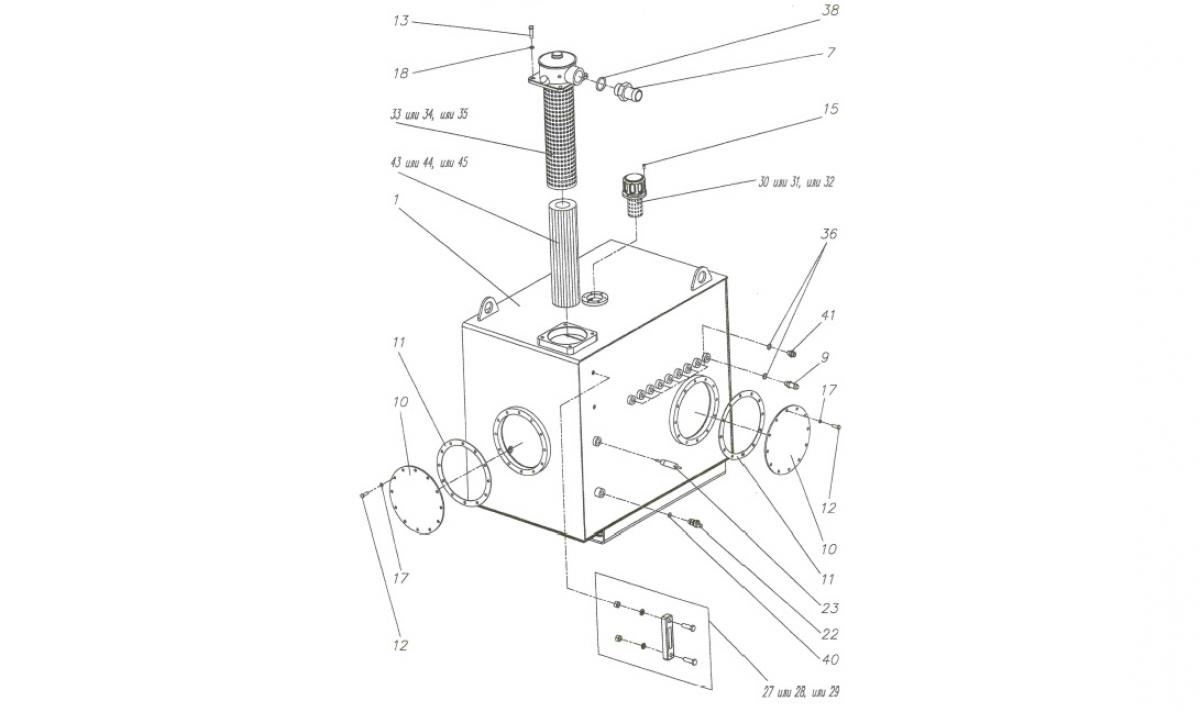

Бак рабочей жидкости EW25M1-87.05.200



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-87.05.300

Корпус гидробака

1



2

EW25M1-87.05.210

Сепаратор

2



3

EW25M1-87.05.220

Патрубок

1



4

EW25M1-87.05.225

Патрубок

1



5

EW25M1-87.05.201

Пробка

1



6

EW25M 1-87.05.202

Прокладка

2



7

EW25M1-87.05.203

Штуцер

1



8

EW25M1-87.05.204

Гайка

2



9

EW25MI-87.05.205

Штуцер

п

Э



10

EW25M1-87.05.301

Крышка

2



11

EW25M 1-87.05.302

Прокладка

2



12



Болт M8-6gx25.58.019 ГОСТ 7796-70

40



13



Болт M10-6gx35.58.019 ГОСТ 7796-70

4



14



Болт М16-6gx50.58.019 ГОСТ 7796-70

4



15



Винт M5-6gxl2.58.019 ГОСТ 17473-80

6



16



Гайка М16-6Н.8.019 ГОСТ 5915-70

4



17



Шайба 8.65Г.019 ГОСТ 6402-70

40



18



Шайба 10.65Г.019 ГОСТ 6402-70

4



19



Шайба 16.65Г.019 ГОСТ 6402-70

4



20



Шайба 8.01.019 ГОСТ 11371-78

16



21



Шайба 16.01.019 ГОСТ 6958-78

8



22



Датчик П-1 ТУ 25-04-1250-76

1



23



Датчик-гидросигнализатор ДГС-М-101-24-01

ТУ РБ 100194961.059-2002

1



24



Кран шаровый 24-ВКН-16

1

доп. замена на поз. 25 или 26 (H1FLEX)

25



Кран шаровый KHNVN-G1-2-2-3-3

1

взамен поз. 24 (HYDAC)

26



Кран шаровый KHNVN-G1-2-2-3-3

1

взамен поз. 24 (Г идроконнект)

27



Указатель уровня 36-11356

1

доп. замена на поз. 28 или 29 (HIFLEX)

28



Указатель уровня FSA-127-1.1/T/12

1

взамен поз. 27 (HYDAC)

29



Указатель уровня FL.213

1

взамен поз. 27 (Г идроконнект)

30



Фильтр-сапун с заливной горловиной TR-3

1

доп. замена на поз. 31 или 32 (HIFLEX)

31



Фильтр-сапун с заливной горловиной

ELFP3F1W4.0/RV

1

взамен поз. 30 (HYDAC)

32



Фильтр-сапун с заливной горловиной

MB1.D1C1B1P

1

взамен поз. 30

(Гидроконнект)

33



Фильтр сливной

FK1092.Q010.BA16GX24-M

1

доп. замена на поз. 34 или 35 (HIFLEX)

34



Фильтр сливной RFMBN/HC270BF10A.0

1

взамен поз. 33 (HYDAC)

35



Фильтр сливной RFC240FD1B1DMB7R1

1

взамен поз. 33 (Гидроконнект)

36



Кольцо уплотнительное 08-KUT-14

14

HIFLEX

37



Кольцо уплотнительное 08-USITR-16

2

HIFLEX

38



Кольцо уплотнительное 08-USITR-24

1

HIFLEX

39



Кольцо 058-063-30 ГОСТ 9833-73

2



40



Кольцо 013-016-19 ГОСТ 9833-73

1



41



Штуцер 24-BL-10M

10

HIFLEX

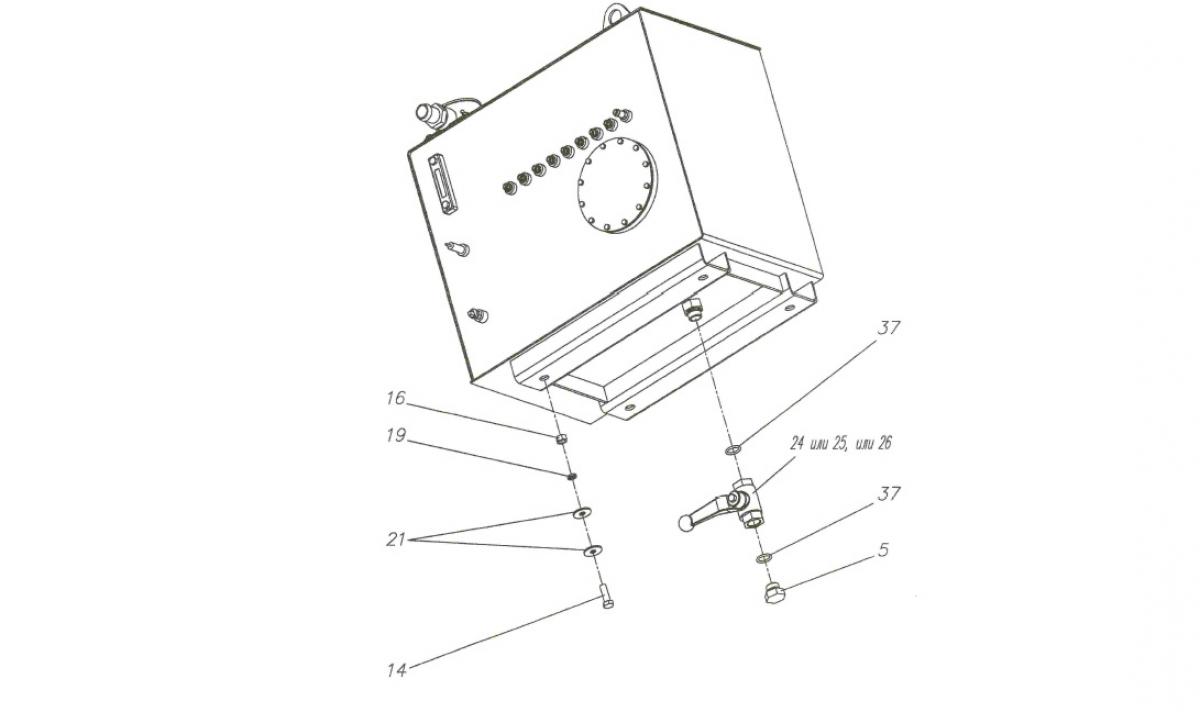

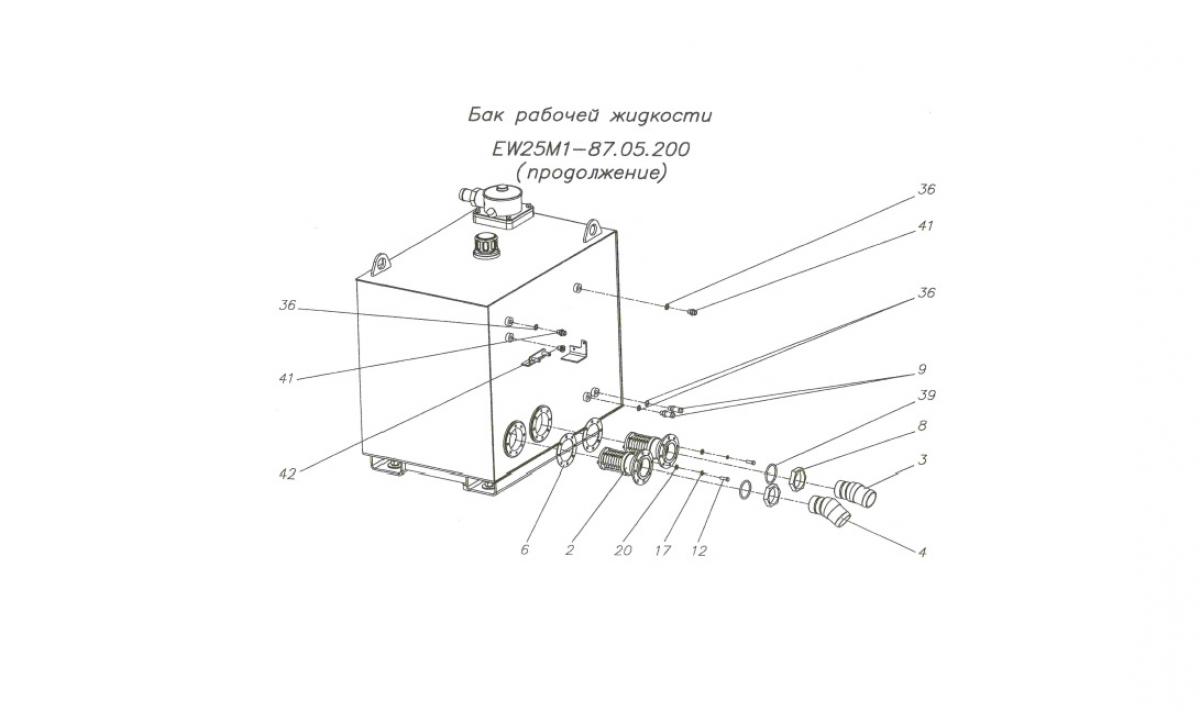

Бак рабочей жидкости EW25M1-87.05.200 (продолжение)



Поз.

Обозначение

Наименование

Кол.

Примечание

42



Пробка 24-HFM-14

1

HIFLEX

43



Фильтрэлемент FC1092.Q010.BS

1

применяется совм. с поз. 33

(HIFLEX)

44



Фильтрэлемент 0270R010BN3/HC

1

применяется совм. с поз. 34

(HYDAC)

45



Фильтрэлемент RC240FD1

1

применяется совм. с поз. 35 (Гидроконнект)

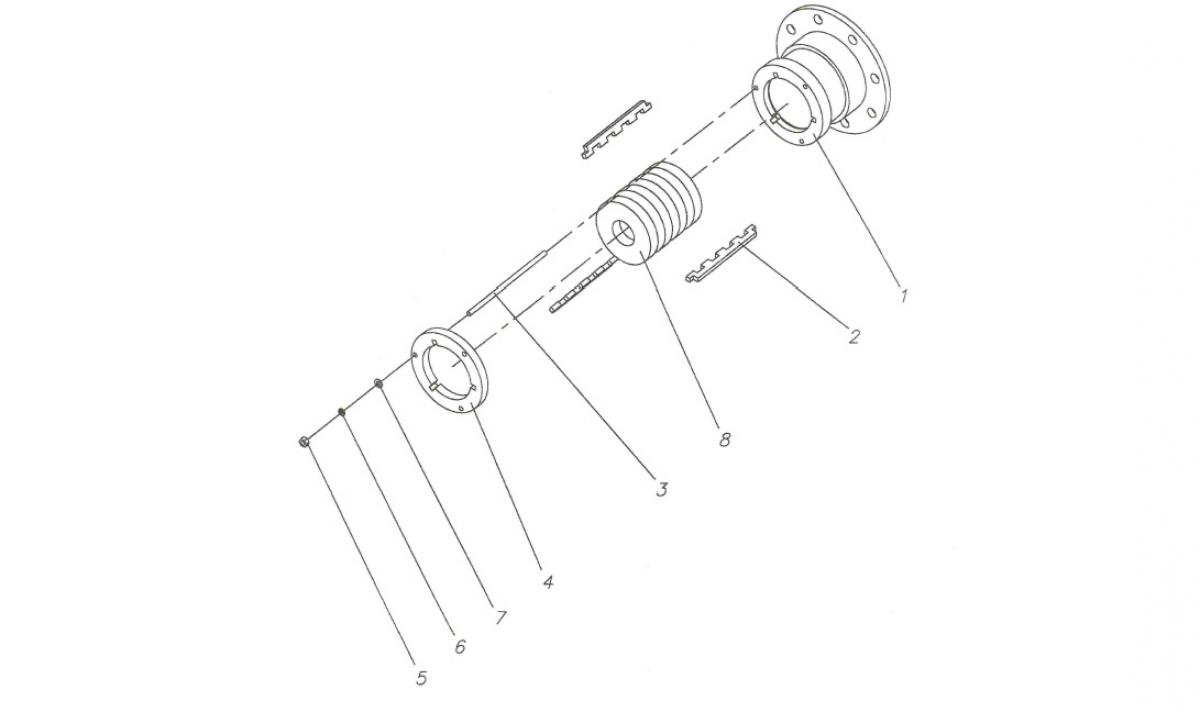

Сепаратор EW25M1-87.05.210



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M1-87.05.215

Стакан

1



2

EW25M1-87.05.211

Планка

3



3

EW25M1-87.05.212

Шпилька

3



4

EW25M 1-87.05.213

Фланец

1



5



Гайка М4-6Н.5.019 ГОСТ 5916-70

о

3



6



Шайба 4.65Г.019 ГОСТ 6402-70

3



7



Шайба 4.019 ГОСТ 11371-78

3



8

Кб 1-24-8

Магнит М25БА170

4

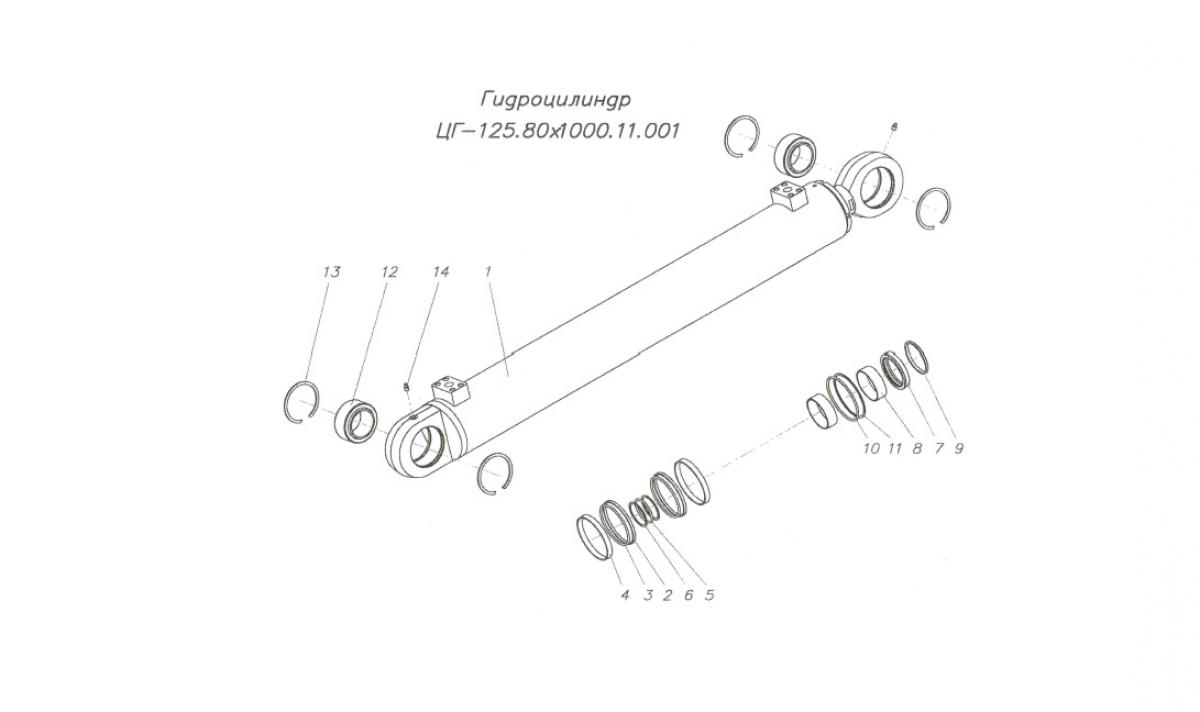

Гидроцилиндр в сборе ЦГ-125.80x1000.11



Поз.

Обозначение

Наименование

Кол.

Примечание

1

ЦГ-125.80x1000.11

Гидроцилиндр

1



Уплотнение по поршню ТУ 2539-001-18258615-01

2

УП-1 125-1 (Р1-125)*

Уплотнение поршневое

2

*

э

02-125 (S1-125)*

Кольцо поджимное

2

*

4

КО-1-118-125-15 (G1-118-125-

15)*

Кольцо опорно-направляющее

2

*

5



Кольцо 070-080-58-2-2 ГОСТ 9833-73

1



6

Ц125Сх1000.052

Кольцо защитное

2



Уплотнение по штоку ТУ 2539-001-18258615-01

7

УШ-ЗМ-080-4

Уплотнение штоковое

1



8

КО-2-080-086-30 (G2-080-086-

30)*

Кольцо опорно-направляющее

2

*

9

Г-1-080-4 (WR-080)*

Грязесъемник

1

*

Уплотнение «корпус-крышка передняя»

10



Кольцо 115-125-58-2-3 ГОСТ 9833-73

1



11

Ц125х630.051

Кольцо защитное

1



12



Подшипник ШС70 ГОСТ 3635-78

2



13



Кольцо В105 ГОСТ 13941-86

4



14



Масленка 1.3 .Кдб ГОСТ 19853-74

2

___




Гидроцилиндр в сборе ЦГ-140.90*500.11



Поз.

Обозначение

Наименование

Кол.

Примечание

1

ЦГ-140.90x500.11

Гидроцилиндр

1



Уплотнение по поршню ТУ 2539-001-18258615-01

2

УП-1 140-1 (Р1-140)*

Уплотнение поршневое

2

*

3

02-140 (S1-140)*

Кольцо поджимное

2

*

4

КО-1-133-140-15 (G1-133-140-15)*

Кольцо опорно-направляющее

2

*

5



Кольцо 070-080-58-2-2 ГОСТ 9833-73

1



6

Ц125Сх1000.052

Кольцо защитное

2



Уплотнение по штоку ТУ 2539-001-18258615-01

7

УШ-ЗМ-090-4

Уплотнение штоковое

1



8

КО-2-090-096-30 (G2-090-096-30)*

Кольцо опорно-направляющее

2

*

9

Г-1-090-4 (WR-090)*

Грязесъемник

1

*

Уплотнение «корпус-крышка передняя»

10



Кольцо 130-140-58-2-3 ГОСТ 9833-73

1



11

Ц140х630.051

Кольцо защитное

1



12



Подшипник ШС70 ГОСТ 3635-78

2



13



Кольцо В105 ГОСТ 13941-86

4



14



Масленка 1.3.Кдб ГОСТ 19853-74

2

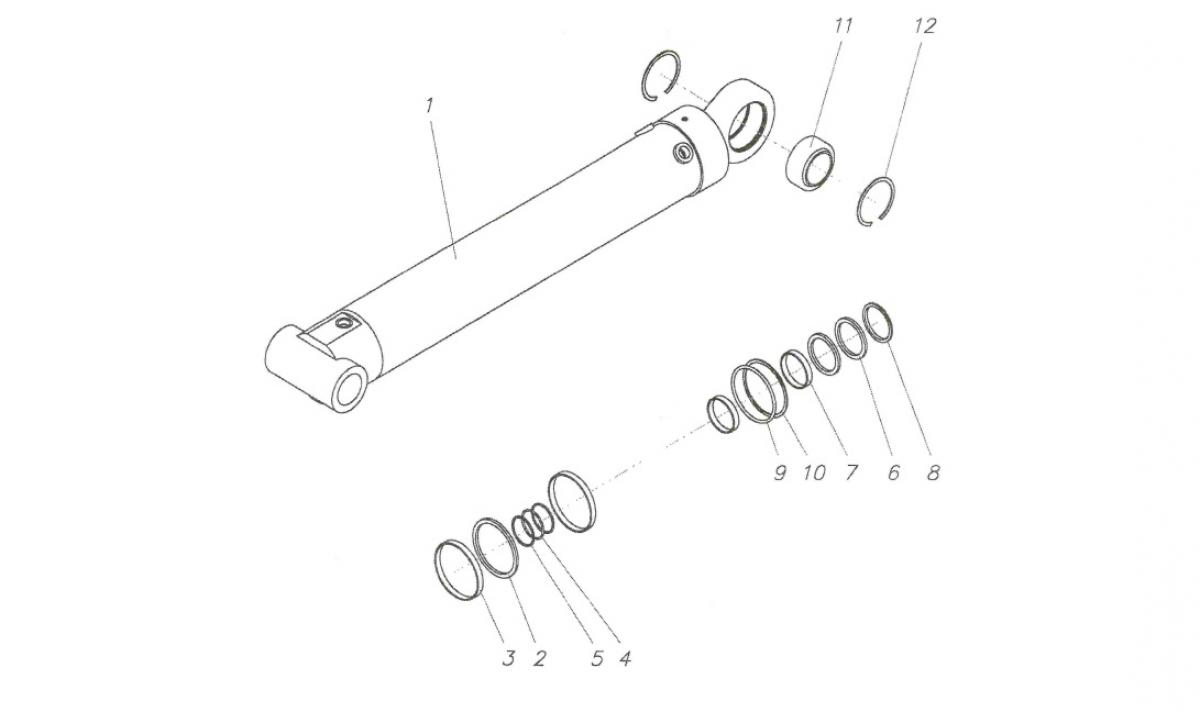

Гидроцилиндр в сборе ЦГ-110.63 * 680.12



Поз.

Обозначение

Наименование

Кол.

Примечание

1

ЦГ-110.63x680.12

Г идроцилиндр

. 1



Уплотнение по поршню

2

Е15М-110-5

Уплотнение поршневое

1

Элконт

3

Е20-105-110/11

Кольцо опорно-направляющее

2

Элконт

4



Кольцо 050-056-36-2-2 ГОСТ 9833-73

1



5

КЗ-56-50,4-1,5

Кольцо защитное

2



Уплотнение по штоку

6

Е05-063-5

Уплотнение

2

Элконт

7

Е20-063-068/11

Кольцо опорно-направляющее

2

Элконт

8

Е50-063-5

Грязесъемник

1



Уплотнение «корпус-крышка передняя»

9



Кольцо 100-110-58-2-2 ГОСТ 9833-73

1



10

КЗ-15-08

Кольцо защитное

1



11



Подшипник ШС60 ГОСТ 3635-78

1



12



Кольцо В90 ГОСТ 13941-86

2

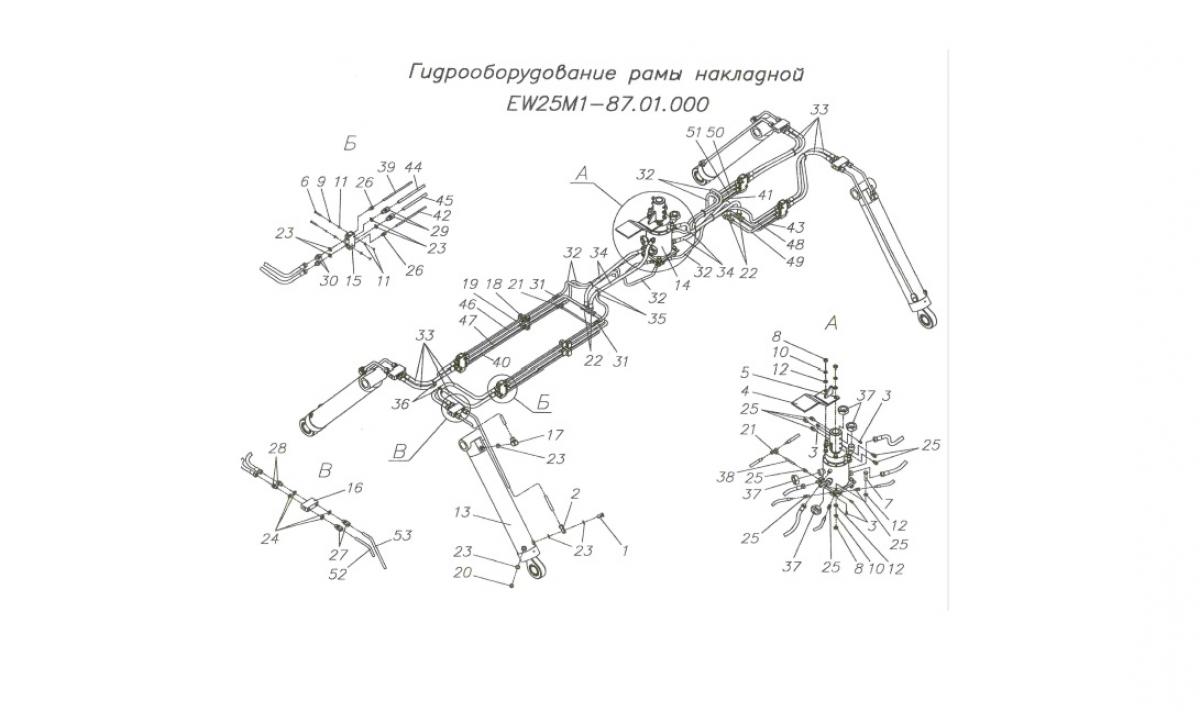

Гидрооборудование рамы накладной EW25M1-87.01.000



Поз.

Обозначение

Наименование

Кол.

Примечание

1

EW25M 1-87.01.001

Болт полый

4

М22*1.5

2

EW25M1-87.01.002

Переходник

4



3

EW25M 1-87.01.003

Пробка

4

К1/4"

4

EW25M 1-87.01.004

Пластина

1



5

EW25Ml~87.01.005

Ребро

1



6



Болт M8-6gx50.58.019 ГОСТ 7796-70

8



7



Болт M16-6gx70.58.019 ГОСТ 7796-70

4



8



Гайка М16-6Н. 8.019 ГОСТ 5915-70

6



9



Шайба 8.65Г.019 ГОСТ 6402-70

8



10



Шайба 16.65Г.019 ГОСТ 6402-70

6



11



Шайба 8.01.019 ГОСТ 11371-68

24



12



Шайба 16.01.019 ГОСТ 11371-68

10



13

ЦГ-110.63*680.12

Гидроцилиндр в сборе

4



14

20.85.000

(СВС-11.000)

Коллектор центральный (Коллектор)

1

«ТЭЗ» г. Тверь

15

ГС 16Т1

Гидрораспределитель с гидроуправлением

4

«Альфа-ДФН»

г. Гомель

Гидроаппаратура фирмы «HIFLEX»

16

13-05040101

Гидрозамок

4



1-7

24-SES-16M

Переходник

4

М22*1,5

18

30-N110D

Прижим в сборе

4



19

30-N216D

Прижим в сборе

4



20

24-HFM-22

Пробка

4

М22*1,5

21

24-TL-10

Тройник в сборе

3



22

24-TS-16

Тройник в сборе

4



23

08-KUT-22

Шайба медная

28



24

08-USITR-08

Шайба уплотнительная

16



25

24-AL-10RK

Штуцер в сборе

10

К1/4"

26

24-AL-10RK02

Штуцер в сборе

8

К1/8"

27

24-BS-16R

Штуцер в сборе

8

G1/2

28

24-BS-16R

Штуцер

8

G1/2

29

24-BS-16M

Штуцер в сборе

8

М22*1,5

30

24-BS-16M

Штуцер

8

М22*1,5

31

24-DL-10

Штуцер короткий в сборе

2



32

09+122T-06SS К-1000

(1 наконечник 500940-04-06

2 наконечник 500940-04-06)

Шланг

6

РВДЫ10.9

33

09+222T-08SS К-800

(1 наконечник А50179-08-08

2 наконечник А50179-08-08)

Шланг

8

РВДЫ13

34

09+222T-08SS К-750

(1 наконечник А50179-08-08

2 наконечник MTZ-22*1,5)

Шланг

4

РВД N15

35

TEX-08-SO

Стяжка

5



36

ТЕХ-08-СО

Стяжка

5



37

VSMNW25

Гайка с втулкой

4

«HANSA/FLEX»

38

28-STR-10xl Dh=10

Труба оцинкованная № 1

1



39

28-STR-10*l Dh=10

Труба оцинкованная № 2

2



40

28-STR-10*l Dh-10

Труба оцинкованная № 3

1



41

28-STR-10*l Dh-10

Труба оцинкованная № 4

1



42

28-STR-10*! Dh=10

Труба оцинкованная № 5

1



43

28-STR-10*l Dh-10

Труба оцинкованная № 6

1



44

28-STR-16*2 Dh-16

Труба оцинкованная №1

1






Гидрооборудование рамы накладной EW2 5Ml-87.01.000 (продолжение)



Поз.

Обозначение

Наименование

Кол.

Примечание

45

28-STR-16*2 Dh=16

Труба оцинкованная №2

1



46

28-STR-16x2 Dh=16

Труба оцинкованная №3

1



47

28-STR-16x2 Dh-16

Труба оцинкованная №4

1



48

28-STR-16x2 Dh=16

Труба оцинкованная №5

1



49

28-STR-16x2 Dh-16

Труба оцинкованная №6

1



50

28-STR-16x2 Dh=16

Труба оцинкованная №7

1



51

28-STR-16x2 Dh=16

Труба оцинкованная №8

1



52

28-STR-16x2 Dh=16

Труба оцинкованная №9

1



53

28-STR-16x2 Dh=16

Труба оцинкованная № 10

1

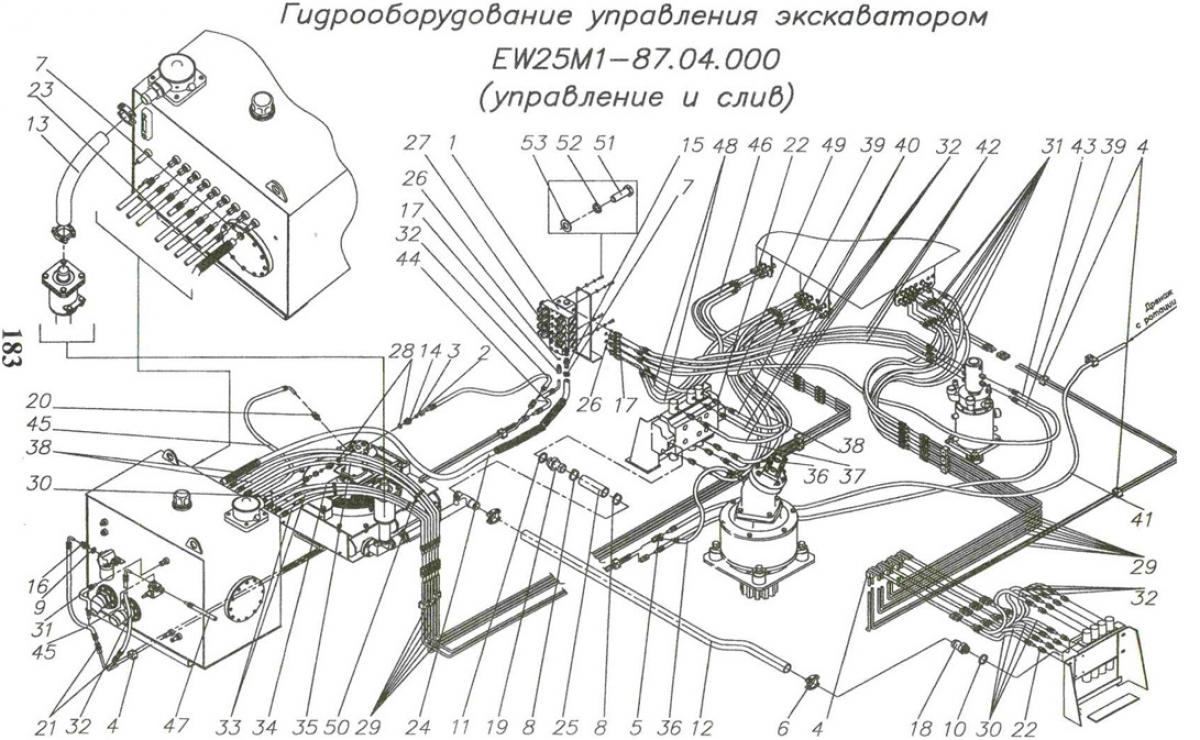

Гидрооборудование управления экскаватором EW25M1-87.04.000 (управление и слив)



Поз.

Обозначение

Наименование

Кол.

Примечание

1

06 БУ01-01Г.04324.05П-У1

Блок управления

1



2

24-ML-10

Гайка накидная

2



3

24-S-10

Кольцо врезное

2



4

30-DS110/10

Прижим двойной

17



5

24-TL-10

Тройник

1



6

03-202-050

Хомут

4



7

19-28

Хомут

2



8

40-60

Хомут

2



9

08-USITR-08

Шайба уплотнительная

1



10

08-USITR-16

Шайба уплотнительная

1



11

08-USITR-20

Шайба уплотнительная

1



12

18-SG-040T

Шланг армированный

1

L=1100 мм

13

18-SG-040T

Шланг армированный

1

L-580 мм

14

010813

Штуцер

2



15

011220

Штуцер

1



16

24-BL-10R1/2

Штуцер

1



17

24-BL-10M

Штуцер

8



18

EW25M1-87.22.001

Штуцер

1



19

EW25M1-87.22.002

Штуцер

1



20

VMNW08HL12ED

Штуцер

1



21

24-DL-10

Штуцер в сборе

31



22

XVRNW08HLED

Штуцер в сборе

14



23



Оболочка для РВД 025

1

L-1500 мм

24

16x25-1,6

Рукав ГОСТ 10362-76

1

L-1500

25

40x51,5-1,6

Рукав ГОСТ 10362-76

1

L=195 мм

26



Кольцо 011-014-19-2-3

ГОСТ 9833-73/ГОСТ 18829-73

8



27



Кольцо 015-019-25-2-3

ГОСТ 9833-73/ГОСТ 18829-73

1



28



Кольцо 018-022-25-2-3

ГОСТ 9833-73/ГОСТ 18829-73

2



29

28-STR-10xl D10

Труба оцинкованная, м

18



30



Шланг 09+122T-06SS К=250 (500940-04-06 х 500940-04-06)

5

№ 10.1

31



Шланг 09+122T-06SS К-360

(500940-04-06x500940-04-06)

9

№ 10.2

32



Шланг 09+122T-06SS К-500

(500940-04-06x500940-04-06)

10

№ 10.3

33



Шланг 09+122T-06SS К-650

(500940-04-06x500940-04-06)

2

№ 10.4

34



Шланг 09+122T-06SS К-700 (500940-04-06 х 500940-04-06)

1

№ 10.5

35



Шланг 09+122T-06SS К-800

(500940-04-06x500940-04-06)

1

№ 10.6

36



Шланг 09+122T-06SS К-860

(500940-04-06x500940-04-06)

2

№ 10.7

37



Шланг 09+122T-06SS К-920

(500940-04-06x500940-04-06)

1

№ 10.8




Гидрооборудование управления экскаватором EW25M1-87.04.000 (управление и слив) (продолжение)



Поз.

Обозначение

Наименование

Кол.

Примечание

38



Шланг 09+122T-06SS К= 1 000

(500940-04-06x500940-04-06)

3

№ 10.9

39



Шланг 09+122T-06SS     1090

(500940-04-06x500940-04-06)

2

№ 10.10

40



Шланг 09+122T-06SS К=1150

(500940-04-06x500940-04-06)

2

№ 10.11

41



Шланг 09+122T-06SS К-6600

(500940-04-06x500940-04-06)

1

№ 10.12

42



Шланг 09+122T-06SS К-13 50

(500940-04-06x500940-04-06)

3

№ 10.15

43



Шланг 09+122T-06SS К-1690

(509400-04-06x500940-04-06)

1

№ 10.16

44



Шланг 09+122T-06SS К-250

(509400-04-06x500940-04-06)

1

№ 10.17

45



Шланг 09+122T-06SS К-360

(509400-04-06x500940-04-06)

2

№ 10.18

46



Шланг 09+122T-06SS К-500

(509400-04-06x500940-04-06)

1

№ 10.19

47



Шланг 09+122T-06SS К-1600

(509400-04-06x500940-04-06)

1

№ 10.20

48



Шланг 09+122T-06SS К-530

(509400-04-06x500940-04-06)

2

№ 10.21

49



Стяжка TEX-08-SO

1



50



Стяжка O3-JSS-38O (375x7,6)

20



51



Болт М 8-6gx25.58.019 ГОСТ 7796-70

4



52



Шайба 8.65Г.019 ГОСТ 6402-70

4



53



Шайба 8.01.019 ГОСТ 11371-78

4
